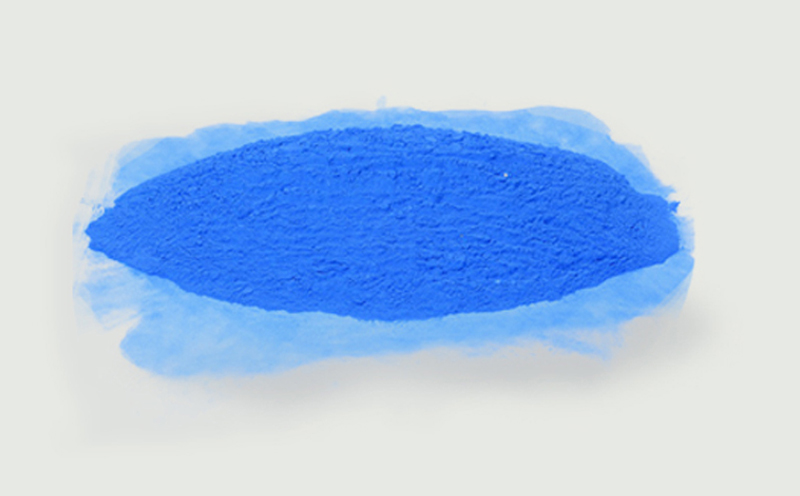

熔結(jié)環(huán)氧粉末是一種具有優(yōu)良的附著力和超強防腐性能的涂層材料，也稱環(huán)氧粉末防腐涂料，簡稱：環(huán)氧粉末。主要用于輸油、輸氣和給排水鋼質(zhì)管道的防腐蝕保護(hù)。

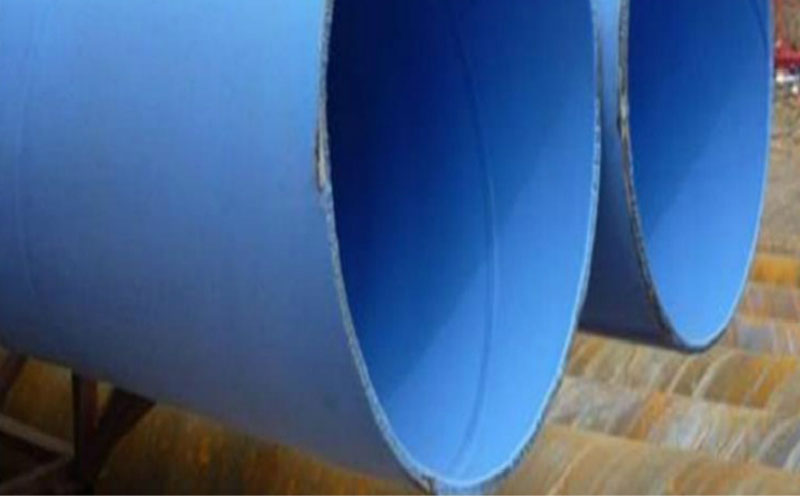

我公司與河北派博科特依據(jù)SY/T 0315–2005技術(shù)標(biāo)準(zhǔn)，聯(lián)合研發(fā)生產(chǎn)的高性能重防腐環(huán)氧粉末涂料，是以特殊樹脂為主料，配以優(yōu)異的助劑及特定調(diào)料精細(xì)而成，與共聚物底膠有很好匹配性，是3PE結(jié)構(gòu)防腐層的優(yōu)選涂料。其防腐層結(jié)構(gòu)為：環(huán)氧粉末層+膠粘劑層+聚乙烯層。整個體系既有優(yōu)良的耐腐蝕性能，又有優(yōu)異的機械性能，適用于全球各地氣候條件。
該產(chǎn)品質(zhì)量尚佳，價格合理，自投放市場來受到國內(nèi)外用戶的稱贊，山東全民塑膠和河北派博科特成為用戶信賴的埋地鋼質(zhì)管道3PE防腐熔結(jié)環(huán)氧粉末廠家。
執(zhí)行標(biāo)準(zhǔn)：GB/T 23257-2017和SY/T 0315-2005
1、色澤均勻，無結(jié)團(tuán)、無結(jié)塊。
2、與防腐層膠粘劑具有較高的結(jié)合力。
3、陰極剝離性能和介電強度性能優(yōu)越。
4、抗酸、堿、鹽、等化學(xué)腐蝕性十分強。
項目名稱 | 技術(shù)指標(biāo) | 測試標(biāo)準(zhǔn) | |
密度（g/cm3） | 1.30-1.50 | GB/T4472-1984 | |
固化時間（200℃）min | ≤3 | SY/T0413-1986 | |
膠化時間（200℃） | ≥12 | GB/T6554-1986 | |
揮發(fā)份含量（%） | ≤0.6 | GB/T6554-1986 | |
粒度分布（%） | 150um ≤3.0 | GB/T6554-1986 | |
250um ≤0.2 | |||
熱特性 | 反應(yīng)放熱量△H(J/g) | ≥45 | GB/T23257-2017 |
玻璃化轉(zhuǎn)變溫度Tg2（℃） | ≥95 | ||
涂層性能指標(biāo)：
項目名稱 | 技術(shù)指標(biāo) | 測試標(biāo)準(zhǔn) |
附著力/ 級 | ≤2 | GB/T23257-2017 |
陰極剝離（65℃ 48h）/mm | ≤8 | GB/T23257-2017 |
陰極剝離（65℃ 30天）/mm | ≤15 | GB/T23257-2017 |
抗彎曲（-20℃,2.5°） | 涂層無裂紋 | GB/T23257-2017 |
1、顏色：藍(lán)、綠、灰
2、紙箱與內(nèi)襯密閉包裝袋25kg/件
3、可根據(jù)客戶需要定制加工
1、除去鋼管表面的附銹、油污和雜物：拋丸噴砂處理到GB/T8923中規(guī)定的Ss2.5級；錨紋深度50-70um；吹凈鋼管表面的灰塵和磨料。
2、鋼管預(yù)熱溫度：200--240℃控制，實際施工可以根據(jù)現(xiàn)場施工條件進(jìn)行調(diào)整。

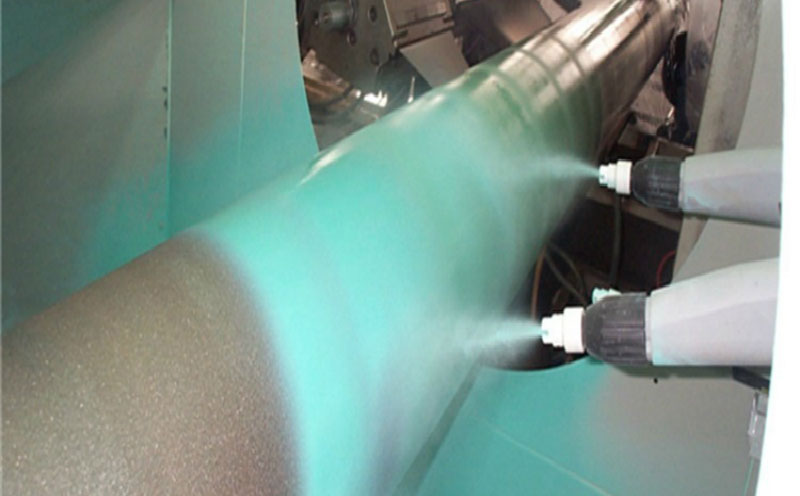

3、采用靜電噴涂方法進(jìn)施工作業(yè)（電壓60--90kv之間，噴涂距離150--200mm之間），涂覆厚度100-150um。
4、施工環(huán)境要干燥清潔。
5、環(huán)氧粉末應(yīng)隨用隨開封，剩余產(chǎn)品應(yīng)及時密封好，以避免空氣中灰塵污染和受潮。
1、避免暴曬、雨淋、遠(yuǎn)離火源，溫度在≤35℃為宜。
2、疊高≤5層，避免受壓，保證密閉，防止受潮（相對濕度＜75%）。
3、保質(zhì)期12個月。
1、使用過程中必須加強防護(hù)，配戴防塵口罩、護(hù)目鏡，避免粉塵侵入口中和眼中。
2、必須在通風(fēng)條件良好的環(huán)境下使用，空氣中粉塵濃度必須＜20g/cm3，以免引起爆炸！
3、使用現(xiàn)場禁止吸煙，嚴(yán)禁明火，必須配置滅火器具，提前做好應(yīng)急方案。
4、若有吸入或誤食，即時去醫(yī)院就醫(yī)。
5、殘留廢品不可再利用，送往垃圾站集中處理。
